DN-01 ｜デッドニングサポートチューン

【新商品】TERAISM DN-01 1個｜デッドニングサポートチューン 4層拘束型制振構造でフレームの不要な共振を抑制し走行フィールを洗練！

車両本来のポテンシャルを解放し、上質な走行体験へ。
TERAISMが提案する、新次元の制振ソリューション『DN-01』が登場しました。

■TERAISM デッドニングサポートチューン DN-01 × 1

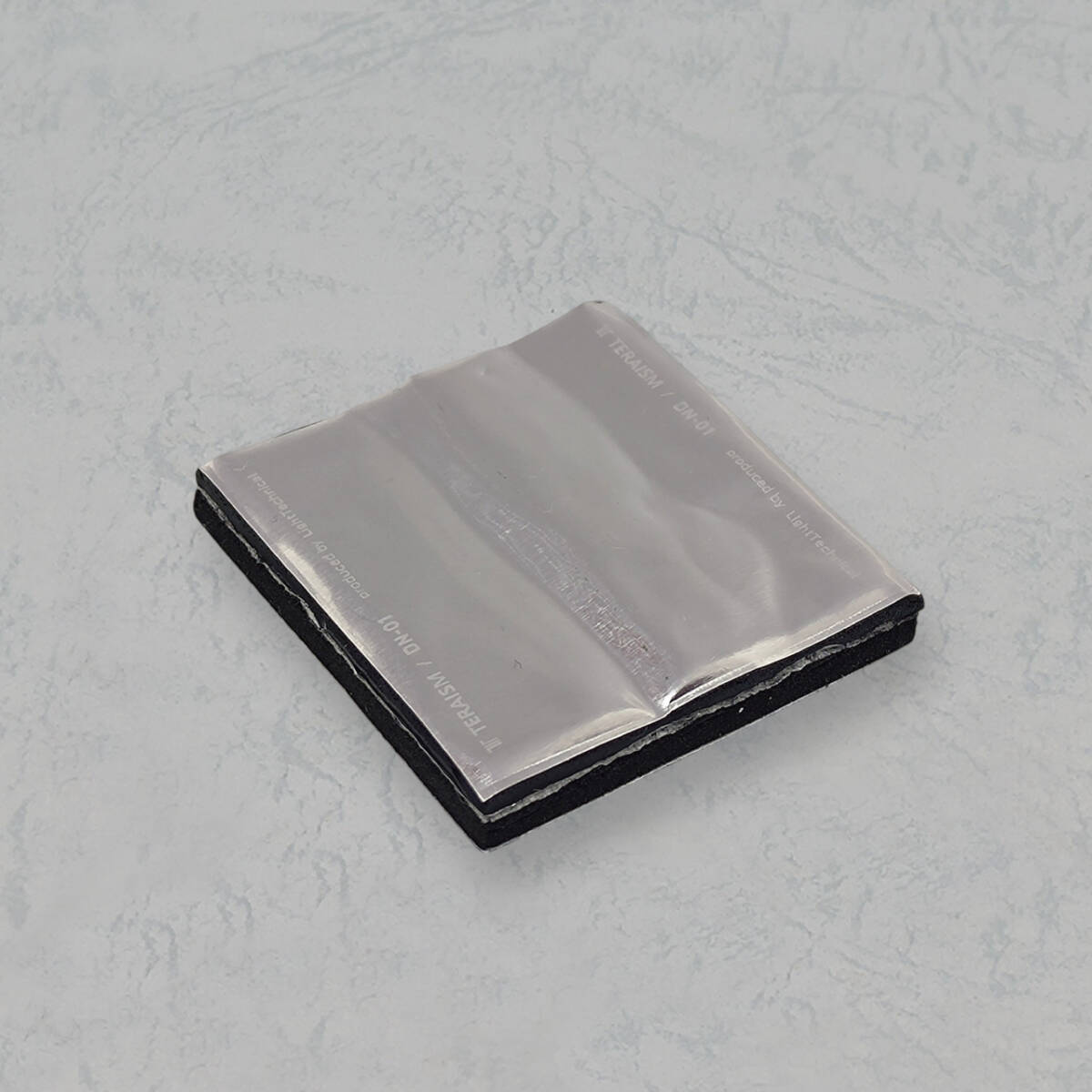

【製品仕様】※1個当たり

・サイズ: H 約40mm × W 約40mm × D 約6mm

・重量: 約7.5g

・耐熱温度70℃

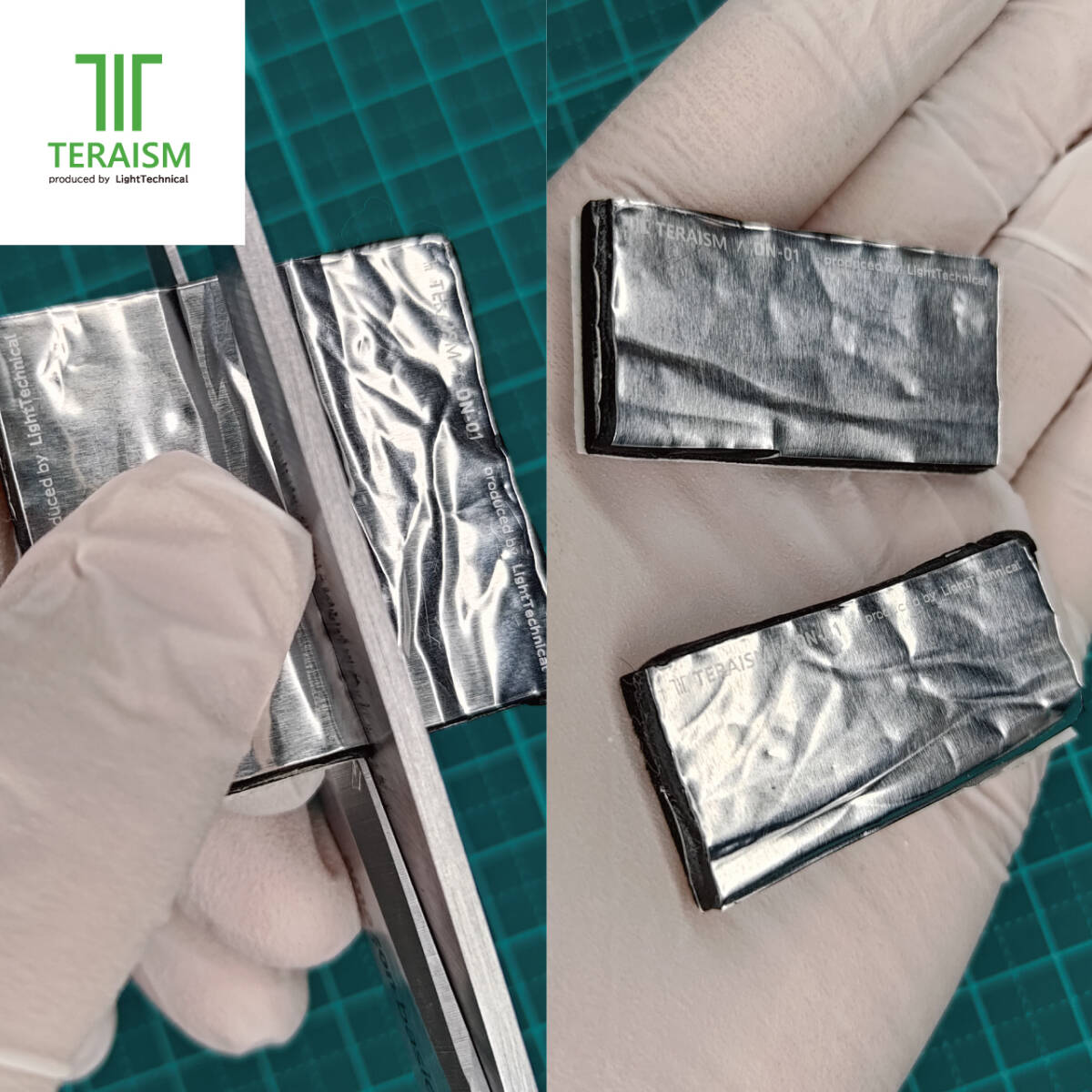

■ 製品コンセプト：『4層拘束型制振構造』
DN-01は、車両パネルの固有の共振周波数を効果的に分散・制御するため、
拘束型制振構造で設計されたTERAISM独自のデッドニングサポートチューンです。
単一素材では成し得ない高度な制振能力を実現するため、精密に連携する以下の4層構造を採用しました。

●アルミ箔（トップ層）: 振動を面で捉え、制振効果の基盤となります。

●ブチルゴム（中間層）: 振動エネルギーを効率的に熱エネルギーへと変換・減衰させます。

●TERAISMアルミシールド（コア）: 剛性と減衰効率を最大化する中核層として機能します。

●フォームテープ（固定層）: 高粘度EVA接着剤を採用。金属・樹脂を問わず優れた固定力と耐衝撃性を発揮し、
過酷な車内環境下においても、狙った箇所の不要な共振をピンポイントで抑制します。

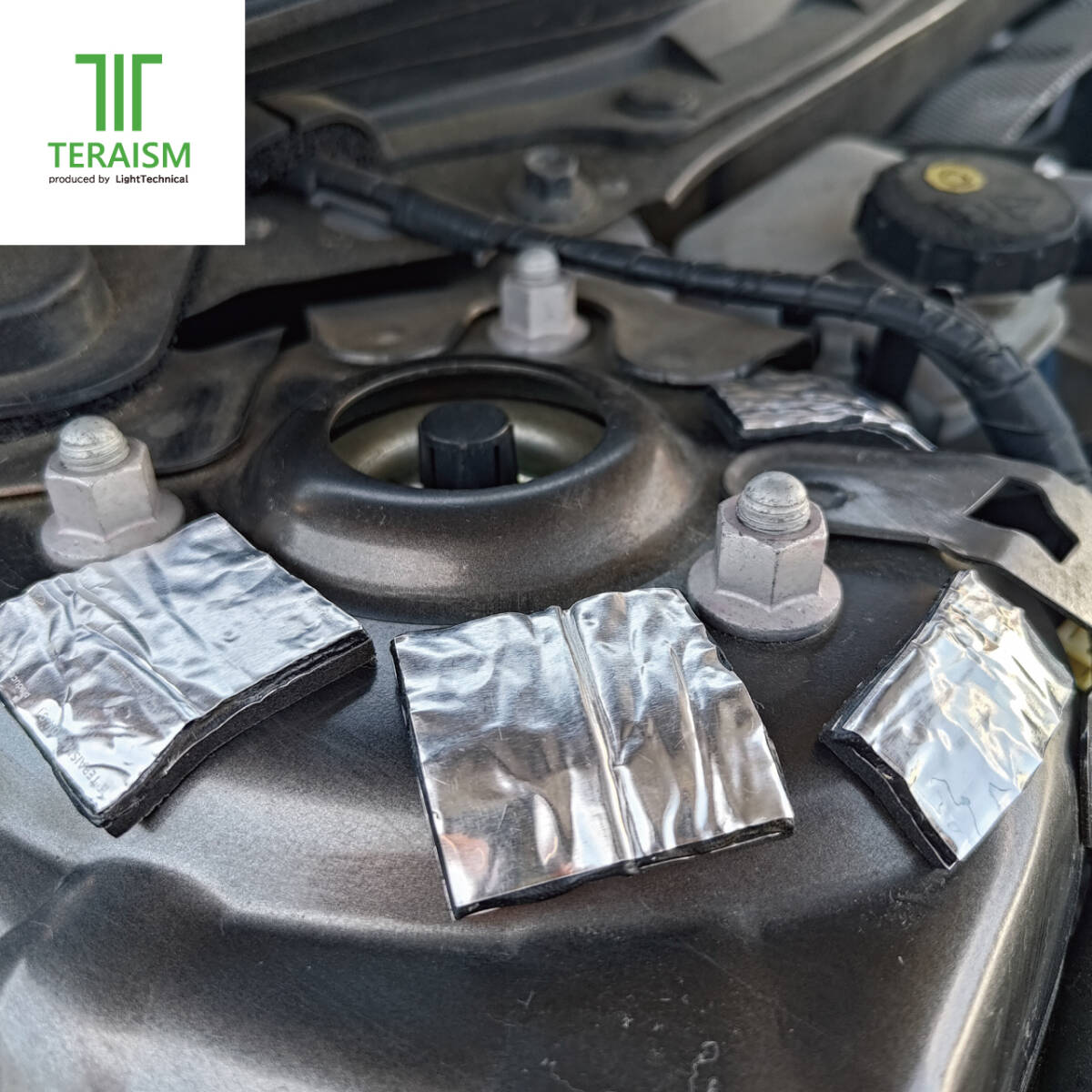

■ 設置箇所と効果

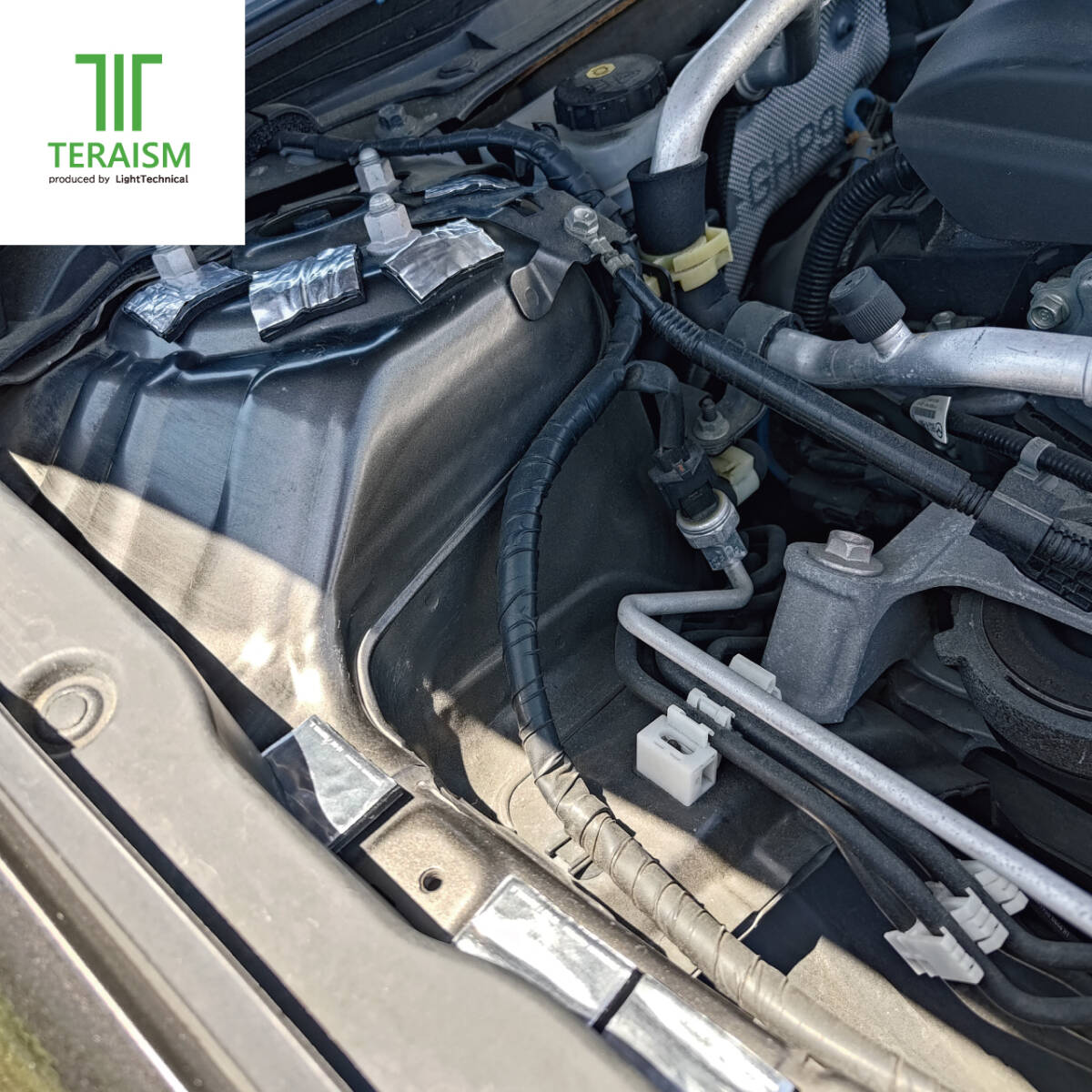

「DN-01」は、足回りからの振動が集中するストラットタワー周辺から、振動の伝達経路となるボディフレームまで、
不要な共振が発生しやすい箇所へピンポイントで装着可能です。
そして車体へのフィードバック効率を最大化させるための最適形状を導き出しました。

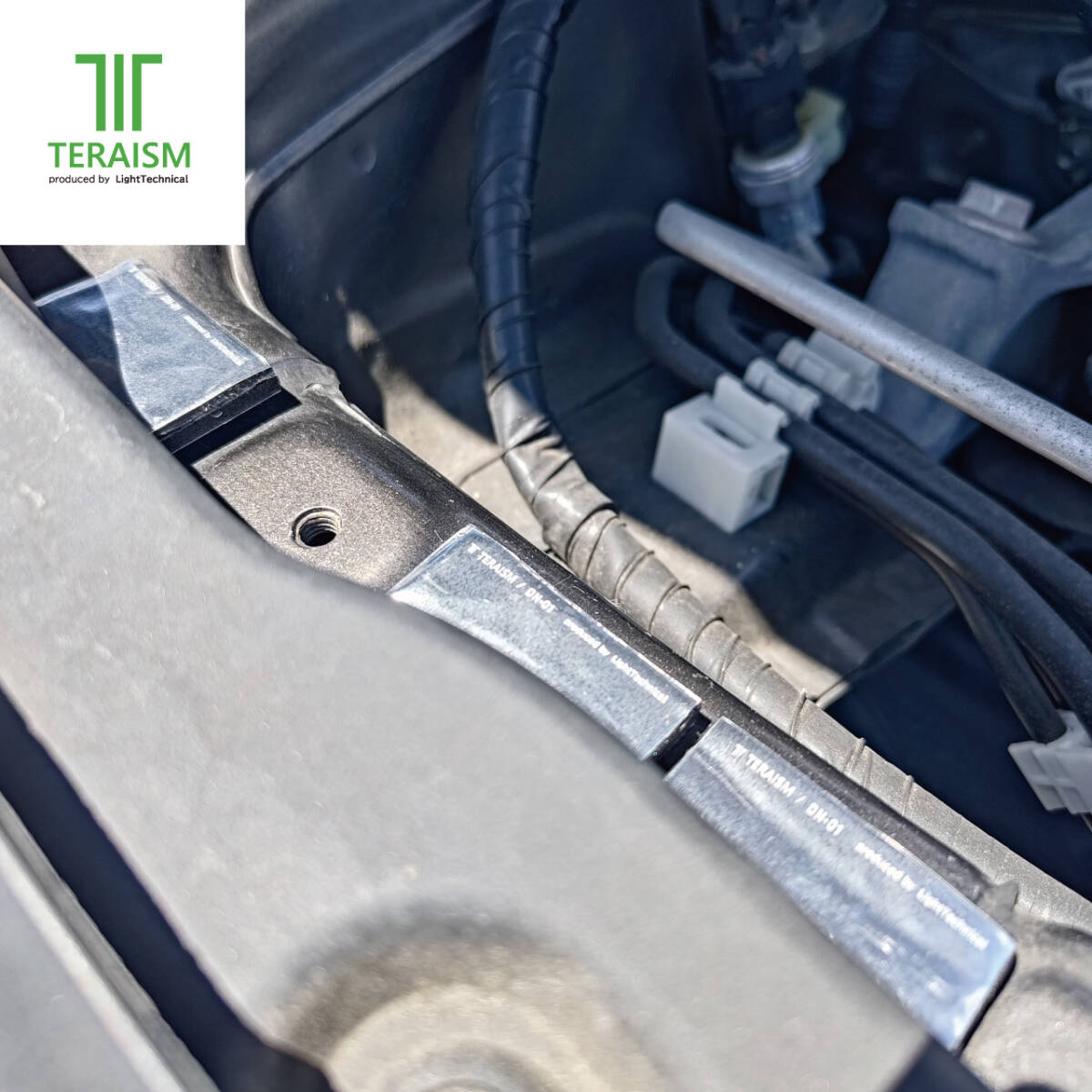

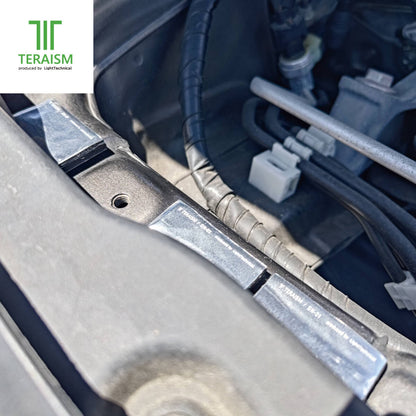

ボディフレームへの装着: 路面からの突き上げやロードノイズによる共振を抑制。

車体骨格の強化: 板鳴りを防ぐとともに、不快な微振動を物理的に減衰させることで、
より上質な走行フィーリングの実現をサポートします。

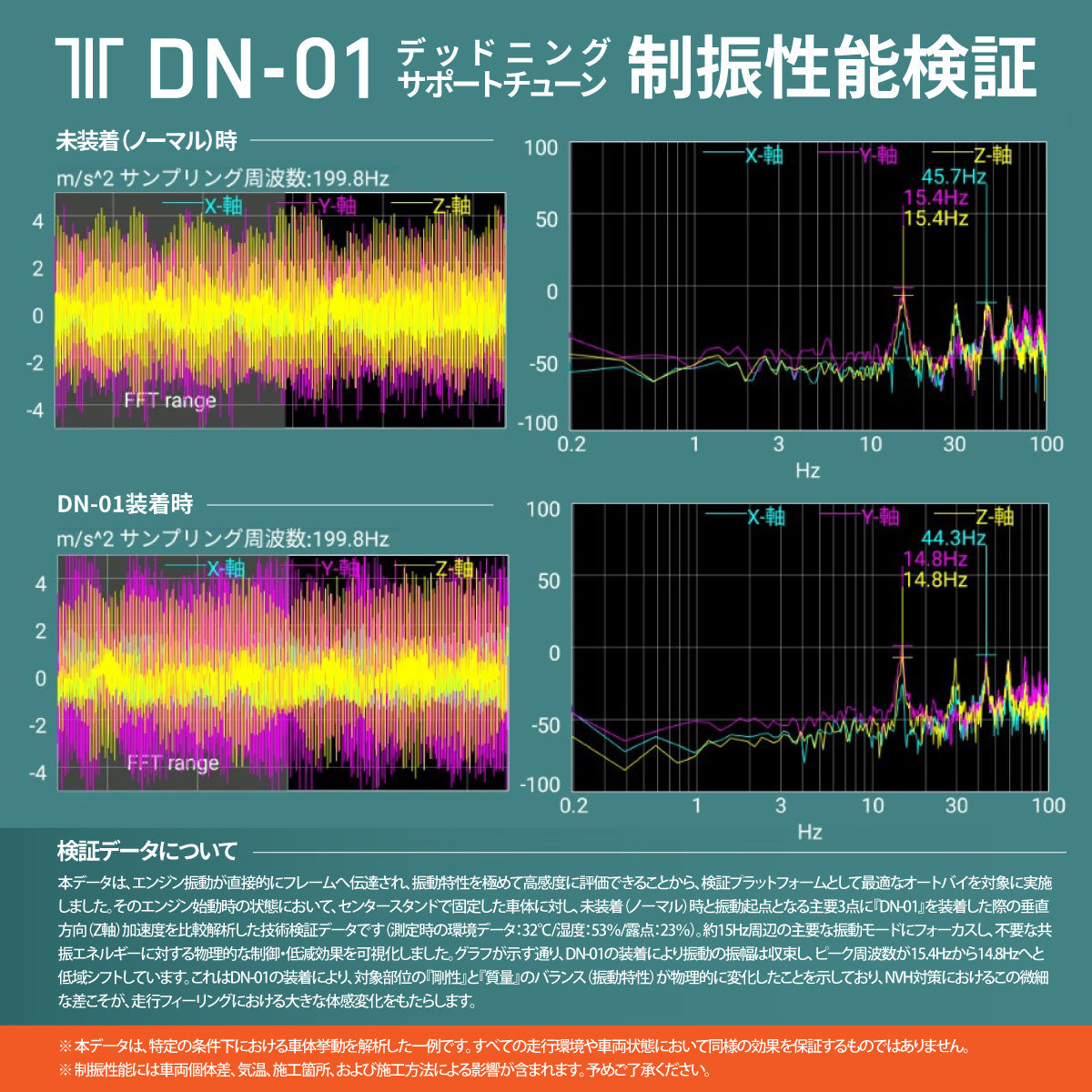

■ 制振性能の科学的根拠（技術検証データ）
本製品の制振効果は、エンジン振動が直接的にフレームへ伝達される「オートバイ」を
検証プラットフォームとして実施しました。
エンジン始動時、センタースタンドで固定した車体に対し、未装着（ノーマル）時と、
振動の起点となる主要3点に『DN-01』を装着した際の垂直方向（Z軸）加速度を比較解析しています。

検証環境: 気温32℃ / 湿度53％ / 露点23％

解析結果: 約15Hz周辺の主要振動モードにフォーカスし、不要な共振エネルギーを制御・低減。
グラフが示す通り、DN-01の装着により振動の振幅は収束し、
ピーク周波数が15.4Hzから14.8Hzへと低域シフトしています。

この現象は、対象部位の『剛性』と『質量』のバランス（振動特性）が物理的に変化したことを示しており、
NVH（ノイズ・振動・ハーシュネス）対策におけるこの微細な差こそが、走行フィーリングにおける
大きな体感変化をもたらします。

■ ご購入前のご案内・免責事項
効果について: 本データは特定の車両および条件下における解析結果の一例であり、
すべての走行環境や車両状態において同様の効果を保証するものではありません。

個体差・環境: 制振性能は車両の個体差、気温、施工箇所、および施工方法によって変化します。

体感: 走行フィーリングの体感には個人差があることをあらかじめご了承ください。

※本製品は、一つひとつTERAISMの品質基準に基づき製造・検品されています。
外装や形状に多少の個体差が見られる場合がございますが、製品性能には影響ございません。
愛車の理想的な走行フィールを追求される方の、新しいチューニングアイテムとしてぜひご活用ください。

TERAISMが送り出す、オリジナルアイテム。 足回りから伝わる確かな変化を、
ぜひ貴方の愛車でお確かめください。

【注意事項】
※1：【走行安全および免責事項】
本製品の装着後は操作感覚が変化する場合があるため、慣れるまで慎重な運転を心がけてください。
なお、製品の使用感や影響は車種・年式・コンディション・走行状況等の要因により大きく変動し、
特定の効果を一律に保証するものではございません。
お客様個々の体感や車両状態に依存することをご理解の上、ご活用ください。
※2：【製品の外観について】
独自の特殊化学処理製法の影響により、
表面に微細な変色や素材由来の付着物が見られる場合がありますが、
製品の機能・性能に影響を与えるものではございません。あらかじめご了承ください。
※3：【他社製品との併用について】
本製品は、TERAISM独自の設計思想に基づき開発されております。
そのため、他社製品と組み合わせて使用された場合、
本来の設計意図通りの挙動を確認できない可能性がございます。
※4：【特定車種への適合について】
特定の輸入車（ドゥカティ社製オートバイ等）において、
電子制御システムとの相性により警告灯の点灯等が報告された事例がございます。
現在詳細を調査中につき、該当する車両への取り付けは、
安全のためお控えくださいますようお願い申し上げます。
